Zunächst müssen wir klarstellen, dass die zum Schweißen benötigten Kabel in der Branche als Schweißkabel, auch Schweißkabel, abgekürzt YH-Kabel, bekannt sind. Folgen Sie als Nächstes unserem Artikel, um ein tieferes Verständnis von Schweißkabeln zu erlangen.
Welcher Kabeltyp wird zum Schweißen verwendet?
Was ist ein Schweißkabel?
Um dieses Kabel zu verstehen, müssen wir es anhand seiner allgemeinen Definition analysieren. Ein Schweißkabel, früher bekannt als Schweißkabel mit hoch-festem Gummi-ummantelt, ist eine Art YC-Allzweckkabel mit Gummi-ummantelung. Es wurde speziell für Sekundärkabelanschlüsse in Schweißmaschinen und für die Verbindung von Schweißmaschinen mit Schweißklemmen entwickelt. Es wird allgemein auch als Schweißkabel bezeichnet. Dieser Kabeltyp zeichnet sich durch einen hohen Widerstand und eine niedrige Spannung aus und wird typischerweise bei 450/750 V betrieben.
Materialzusammensetzung und Aufbau von Schweißkabeln

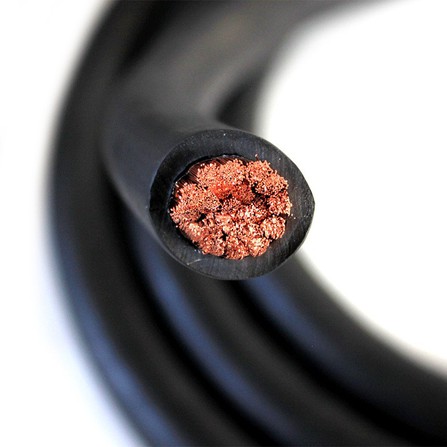

Schweißmaschinenkabel weisen typischerweise eine einadrige Struktur auf, wobei der Leiter aus mehreren Kupferlitzen besteht. Diese Litzen bilden zusammen den robusten Kern des Kabels. Folglich haben YH-Kabel einen relativ dicken Körper, der bis zu Hunderte von inneren Kupferlitzen enthält. Um die Sicherheit und Leistung des Kabels zu gewährleisten, sind diese Kupferlitzen fest mit einer Schicht hitzebeständiger Polyesterfolie umwickelt. Die Isolationsschicht besteht aus reinem Naturkautschuk, während die Kupferlitzen aus sauerstofffreiem Kupfer gefertigt sind, was eine hervorragende elektrische Leitfähigkeit des Kerns gewährleistet.
Anwendungsbereich von Schweißkabeln
Schweißmaschinenkabel verfügen über mehrere entscheidende Eigenschaften, um sich an ihre spezifischen Arbeitsumgebungen und Anforderungen anzupassen. Erstens sind YH-Kabel speziell für Niederspannungsumgebungen (bis zu 200 V) und hohe Ströme konzipiert und erfordern daher eine entsprechende Haltbarkeit. Schweißmaschinenkabel müssen unter -Spannungs- und Hochstrombedingungen betrieben werden und die nötige Widerstandsfähigkeit aufweisen, um in komplexen Umgebungen effektiv zu funktionieren.
Zweitens muss das Schweißkabel langfristig Betriebstemperaturen von nicht mehr als 65 Grad standhalten. Darüber hinaus unterliegen Motorkabel während des Betriebs häufigen Bewegungen, Verdrehungen und Entfaltungen, was flexible Materialien mit überlegener Biegeleistung erfordert. Aufgrund komplexer Betriebsumgebungen erfordern Schweißmaschinenkabel eine Miniaturisierung und ein leichtes Design für eine einfache Handhabung, ihre Struktur kann jedoch nicht alle Umweltfaktoren vollständig berücksichtigen. Daher müssen Benutzer Maßnahmen ergreifen, um die Betriebsbedingungen zu verbessern und äußere Schäden an den Kabeln zu verhindern.
Obwohl die elektrischen Leistungsanforderungen für solche Kabel nicht streng sind, sind ihre Betriebsumgebungen äußerst komplex. Da Kabel während des Einsatzes außerdem durch scharfe Stahlteile zerkratzt werden können, muss ihre Isolierung über hervorragende mechanische Eigenschaften wie Reißfestigkeit und Abriebfestigkeit verfügen.
Darüber hinaus sind Schweißmaschinenkabel anspruchsvollen Bedingungen ausgesetzt, darunter längere Sonneneinstrahlung, kochendes Wasser, Kontakt mit schlammigem Wasser, Motoröl und sauren/alkalischen Flüssigkeiten. Daher erfordern sie neben der Öl- und Lösungsmittelbeständigkeit auch eine erhebliche Witterungsbeständigkeit. Während des Betriebs können Kabel mit heißgeschweißten Bauteilen in Kontakt kommen, weshalb eine hervorragende Beständigkeit gegen thermische Verformung erforderlich ist.
Es ist wichtig zu beachten, dass es sich bei Schweißmaschinenkabeln um Spezialkabel handelt, die sich von anderen Kabeltypen unterscheiden. Beim Kauf ist es wichtig, zertifizierte Produkte auszuwählen, die den erforderlichen Spezifikationen entsprechen, um Sicherheit und optimale Leistung zu gewährleisten.
One-Stop-Fabrik in China
Schweißmaschinenkabel gibt es in den unterschiedlichsten Spezifikationen und Modellen. Basierend auf ihrer Querschnittsfläche können sie in verschiedene Typen eingeteilt werden, beispielsweise 10 mm², 16 mm², 25 mm², 50 mm² und 75 mm². Diese verschiedenen Modelle von Schweißkabeln werden häufig mit Schweißgeräten mit unterschiedlichen Nennleistungen wie 250 A, 315 A und 500 A verwendet. Diese unterschiedlichen Kabelspezifikationen erfüllen unterschiedliche Schweißanforderungen und sorgen für eine reibungslose Ausführung der Schweißaufgaben.
